Descripción

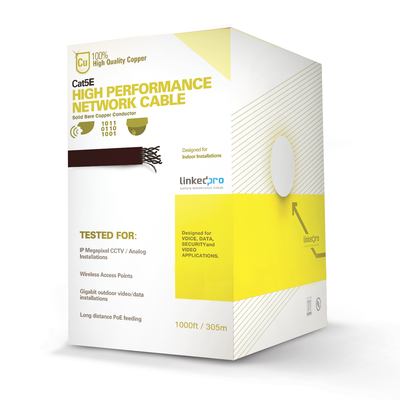

Cable de alto rendimiento, diseñado para voz, seguridad en datos (Megapixel) y aplicaciones de video.
Características
- Video vigilancia IP Megapixel / Instalaciones de video análogo / Redes locales de alta velocidad.
- Redes inalámbricas.
- Instalaciones Gigabit de voz/datos.
- Envio de PoE en largas distancias.
- Para aplicaciones de alta velocidad de datos, Fast Ethernet y Gigabit Ethernet.
- Wire Access Points (Puntos de acceso inalámbricos).
- Gigabit Indoor Video/data installations (Instalaciones Gigabit interior video/datos).
Características físicas y eléctricas
- Conductor: 100% Cobre de alta calidad
- Color Exterior: Blanco.
- Calibre: 24 AWG.
- Aislamiento: HDPE (Polietileno de alta densidad).
- Blindaje: Sin blindaje (UTP).
- Diámetro nominal: 5.1 ± 0.2 mm
- Aplicación: Interior.
- Frecuencia: 100 MHz (certificado hasta 350 MHz).
- Tipo: UTP5 (4 pares).
- Diámetro conductor: 0.5 ± 0.01 mm
- Espesor aislamiento promedio: 0.19 mm
- Diámetro aislamiento: 0.91 ± 0.02 mm
- Espesor cubierta promedio: 0.55 mm
- Cordón de desgarre: Sí
- Colores aislamiento: Blue-White/Blue, Green-White/Green, Orange-White/Orange, Brown-White/Brown
- Resistencia conductor máxima: 9.38 ohm/100m a 20°C
- Resistencia de bucle máxima: 16.8 ohm/100m a 20°C
- Capacitancia mutua máxima: 560 pF/100m
- Desequilibrio de capacidad máximo: 330 pF/100m
- Impedancia estándar: 100 ± 15 ohm entre 1 MHz y 100 MHz
- Radio de curvatura mínimo: 60 mm
- Temperatura de trabajo: -20°C a 60°C
- Resistencia dieléctrica: 2.5 KV DC por 2 segundos
Estándares y certificaciones
- UL: E488955
- CM (Prueba de inflamabilidad)
- ANSI/TIA 568 C.2
- ISO/IEC 11801 2nd Ed. Class E
- CENELEC EN 50173-1
- Cumple con las Pruebas de Rendimiento para Enlace Permanente a 90 metros
- Embalaje estándar: 1000FT/Easy Pull Box, 2 Pull Boxes/Outer Carton
Especificaciones de rendimiento
- Frecuencia nominal: 350 MHz
- ACR (100 MHz): 16.3 dB
- RL (100 MHz): 20.1 dB
- ATT (100 MHz): 22.2 dB/100m
- NEXT (100 MHz): 38.3 dB
- PS.NEXT (100 MHz): 36.3 dB
- ELFEXT (100 MHz): 23.8 dB
- PS-ELFEXT (100 MHz): 20.8 dB
- Tolerancias de especificación: ±10% a ±15%
- Rendimiento a 350 MHz: ACR: – dB, RL: 16.3 dB, ATT: 45.0 dB/100m, NEXT: 30.1 dB, PS.NEXT: 28.1 dB, ELFEXT: 12.9 dB, PS-ELFEXT: 9.9 dB
* Precio por bobina de 305 metros.
