Descripción
Solución de red Ultra PoE avanzada 802.3bt

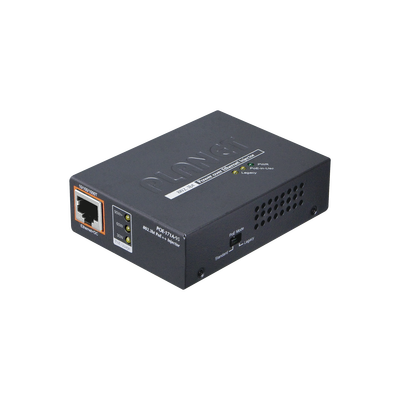

PLANET POE-171A-95 es un inyector de alimentación a través de Ethernet 802.3bt de un puerto con un máximo de hasta 95 vatios de salida de potencia a través de cables Ethernet.
Está diseñado específicamente para satisfacer la demanda de equipos de red de mayor potencia y creciente, tales como:
- Cámara domo de velocidad PTZ
- PC táctil todo en uno
- Pantalla de señalización digital remota
- Otros dispositivos de red que necesitan mayor potencia para funcionar normalmente
95 vatios de potencia sobre UTP de 4 pares
Las soluciones POE-171A-95 y POE-172S Ultra PoE usan el mismo estándar de cableado como IEEE 802.3af / at PoE. En lugar de entregar potencia sobre UTP trenzado de 2 pares, ya sea de final de carrera (Pins 1, 2, 3 y 6) o mid-span (Pins 4, 5, 7 y 8), proporciona la capacidad de obtener hasta 95 vatios de potencia mediante el uso de los cuatro pares de Cat estándar. 5e / Cat. 6 Cableado de Ethernet. En el nuevo sistema de 4 pares, se usarán dos controladores PSE para alimentar tanto los pares de datos como los pares de repuesto.
|
Estándar PoE
|
IEEE 802.3af
(802.3at tipo 1) |
IEEE 802.3at
(802.3at tipo 2) |
IEEE 802.3bt
(POE-171A-95) |
|
Potencia máxima entregada por PSE
|
15.4 vatios
|
30 vatios
|
95 vatios
|
|
Potencia disponible en PD
|
12.95 vatios
|
25.5 vatios
|
71 vatios
|
|
Rango de voltaje
|
48V
|
50 ~ 57V
|
52 ~ 56V
|
|
Par trenzado usado
|
2 pares
|
4 pares
|
|
|
Modos admitidos
|
End-span o mid-span
|
End-span + Mid-span
|
|
|
Cableado compatible
|
Gato. 3/5 / 5e / 6
|
Gato. 5e / 6
|
|
